RANCANG BANGUN MULTILEVEL INVERTER SATU FASA TIPE FLYING CAPACITOR 5 - TINGKAT

ARNOLD PARULIAN SIPANGKAR, 1515031052 (2021) RANCANG BANGUN MULTILEVEL INVERTER SATU FASA TIPE FLYING CAPACITOR 5 - TINGKAT. FAKULTAS TEKNIK ELEKTRO, UNIVERSITAS LAMPUNG.

[img]
Preview
FIle PDF

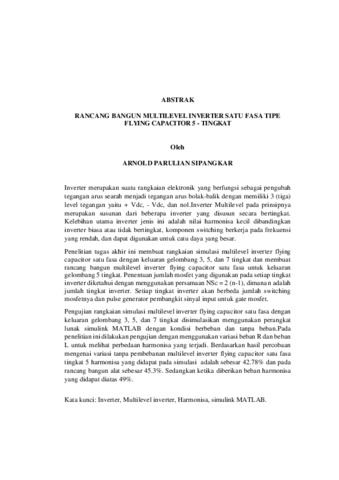

ABSTRAK ARNOLD - arnold sipangkar.pdf

Download (163Kb) | Preview
[img] FIle PDF
SKRIPSI FULL ARNOLD - arnold sipangkar.pdf
Restricted to Hanya staf

Download (4Mb)
[img]
Preview
FIle PDF
SKRIPSI FULL TANPA PEMBAHASAN ARNOLD - arnold sipangkar.pdf

Download (1888Kb) | Preview

Abstrak

Inverter merupakan suatu rangkaian elektronik yang berfungsi sebagai pengubah tegangan arus searah menjadi tegangan arus bolak-balik dengan memiliki 3 (tiga) level tegangan yaitu + Vdc, - Vdc, dan nol.Inverter Multilevel pada prinsipnya merupakan susunan dari beberapa inverter yang disusun secara bertingkat. Kelebihan utama inverter jenis ini adalah nilai harmonisa kecil dibandingkan inverter biasa atau tidak bertingkat, komponen switching berkerja pada frekuensi yang rendah, dan dapat digunakan untuk catu daya yang besar. Penelitian tugas akhir ini membuat rangkaian simulasi multilevel inverter flying capacitor satu fasa dengan keluaran gelombang 3, 5, dan 7 tingkat dan membuat rancang bangun multilevel inverter flying capacitor satu fasa untuk keluaran gelombang 5 tingkat. Penentuan jumlah mosfet yang digunakan pada setiap tingkat inverter diketahui dengan menggunakan persamaan NSc = 2 (n-1), dimana n adalah jumlah tingkat inverter. Setiap tingkat inverter akan berbeda jumlah switching mosfetnya dan pulse generator pembangkit sinyal input untuk gate mosfet. Pengujian rangkaian simulasi multilevel inverter flying capacitor satu fasa dengan keluaran gelombang 3, 5, dan 7 tingkat disimulasikan menggunakan perangkat lunak simulink MATLAB dengan kondisi berbeban dan tanpa beban.Pada penelitian ini dilakukan pengujian dengan menggunakan variasi beban R dan beban L untuk melihat perbedaan harmonisa yang terjadi. Berdasarkan hasil percobaan mengenai variasi tanpa pembebanan multilevel inverter flying capacitor satu fasa tingkat 5 harmonisa yang didapat pada simulasi adalah sebesar 42.78% dan pada rancang bangun alat sebesar 45.3%. Sedangkan ketika diberikan beban harmonisa yang didapat diatas 49%. Kata kunci: Inverter, Multilevel inverter, Harmonisa, simulink MATLAB. The inverter is an electronic circuit that functions as a converter of direct current voltage into alternating current voltage by having 3 (three) voltage levels, such as + Vdc, - Vdc, and 0. Multilevel inverters are in principle an arrangement of several inverters arranged in stages. The main advantages of this type of inverter are small harmonic values compared to ordinary or non-level inverters, switching components work at low frequencies, and can be used for large power supplies. This final project research makes a simulation circuit of a single-phase multilevel inverter flying capacitor with 3, 5, and 7-level output waves and makes a single- phase multilevel inverter flying capacitor design for a 5-level wave output. The determination of the number of mosfet used at each inverter level is known by using the equation NSc = 2 (n-1), where n is the number of inverter levels. Each inverter level will have a different number of switching mosfet and pulse generator input signal generator for the gate mosfet. Testing of a single-phase multilevel inverter flying capacitor simulation circuit with 3, 5, and 7 level output waves is simulated using the MATLAB simulink software under load and no-load conditions. occur. Based on the experimental results regarding the variation without loading multilevel inverter flying capacitor single phase level 5 harmonics obtained in the simulation is 42.78% and in the design of the tool is 45.3%. Meanwhile, when given a harmonic load, the obtained is above 49% Keywords: Inverter, Multilevel inverter, Harmonics, MATLAB simulink

Jenis Karya Akhir: Skripsi
Subyek: 600 Teknologi (ilmu terapan) > 620 Ilmu teknik dan ilmu yang berkaitan
600 Teknologi (ilmu terapan) > 690 Pembangunan gedung
Program Studi: Fakultas Teknik > Prodi S1-Teknik Elektro
Pengguna Deposit: UPT . Neti Yuliawati
Date Deposited: 12 May 2022 08:11
Terakhir diubah: 12 May 2022 08:11
URI: http://digilib.unila.ac.id/id/eprint/60996
