SINTESIS DAN KARAKTERISASI S/CuO/nGO DARI LIMBAH BONGGOL JAGUNG YANG DIIRADIASI SINAR TAMPAK SEBAGAI ANTIBAKTERI

ANISKA , LEGIA (2023) SINTESIS DAN KARAKTERISASI S/CuO/nGO DARI LIMBAH BONGGOL JAGUNG YANG DIIRADIASI SINAR TAMPAK SEBAGAI ANTIBAKTERI. FAKULTAS KEGURUAN DAN ILMU PENDIDIKAN, UNIVERSITAS LAMPUNG.

Preview	File PDF ABSTRAK.pdf Download (115Kb) | Preview
	File PDF SKRIPSI FULL.pdf Restricted to Hanya staf Download (1650Kb) | Minta salinan
Preview	File PDF SKRIPSI TANPA BAB PEMBAHASAN.pdf Download (1115Kb) | Preview

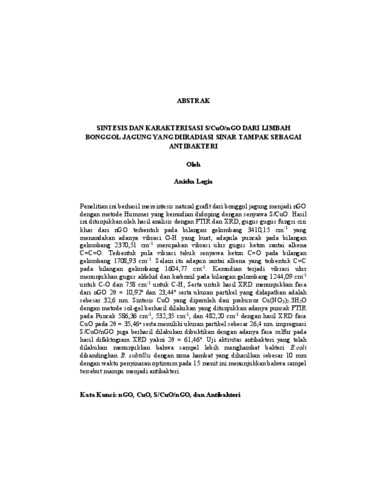

Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)

Penelitian ini berhasil mensintesis natural grafit dari bonggol jagung menjadi nGO dengan metode Hummer yang kemudian didoping dengan senyawa S/CuO. Hasil ini ditunjukkan oleh hasil analisis dengan FTIR dan XRD, gugus gugus fungsi ciri khas dari nGO terbentuk pada bilangan gelombang 3410,15 cm-1 yang menandakan adanya vibrasi O-H yang kuat, adapula puncak pada bilangan gelombang 2370,51 cm-1 merupakan vibrasi ulur gugus keton rantai alkena C=C=O. Terbentuk pula vibrasi tekuk senyawa keton C=O pada bilangan gelombang 1708,93 cm-1. Selain itu adapun rantai alkena yang terbentuk C=C pada bilangan gelombang 1604,77 cm-1. Kemudian terjadi vibrasi ulur menunjukkan gugus aldehid dan karbonil pada bilangan gelombang 1244,09 cm-1 untuk C-O dan 758 cm-1 untuk C-H, Serta untuk hasil XRD menunjukkan fasa dari nGO 2θ = 10,92o dan 23,44o serta ukuran partikel yang didapatkan adalah sebesar 32,6 nm. Sintesis CuO yang diperoleh dari prekursor Cu(NO3)2.3H2O dengan metode sol-gel berhasil dilakukan yang ditunjukkan adanya puncak FTIR pada Puncak 586,36 cm-1, 532,35 cm-1, dan 482,20 cm-1 dengan hasil XRD fasa CuO pada 2θ = 35,46ᵒ serta memiliki ukuran partikel sebesar 26,4 nm. impregnasi S/CuO/nGO juga berhasil dilakukan dibuktikan dengan adanya fasa sulfur pada hasil difaktogram XRD yakni 2θ = 61,46o. Uji aktivitas antibakteri yang telah dilakukan menunjukkan bahwa sampel lebih menghambat bakteri E.coli dibandingkan B. subtillis dengan zona hambat yang dihasilkan sebesar 10 mm dengan waktu penyinaran optimum pada 15 menit ini menunjukkan bahwa sampel tersebut mampu menjadi antibakteri. Kata Kunci: nGO, CuO, S/CuO/nGO, dan Antibakteri This research succeeded in synthesizing natural graphite from corncobs to become nGO using the Hummer method which was then doped with S/CuO compounds. This result is shown by the results of the analysis with FTIR and XRD where the characteristic functional groups of nGO itself are formed at wave number 3410.15 cm-1 which indicates a strong O-H vibration, there is also a peak at wave number 2370.51 cm-1 which is a stretching vibration of the ketone group of the alkene chain C=C=O. A bending vibration of the ketone compound C=O was also formed at wave number 1708.93 cm-1. In addition, the alkene chain formed C=C at wave number 1604.77 cm-1. Then there was a stretching vibration indicating the presence of aldehyde and carbonyl groups at wave numbers 1244.09 cm-1 for C-O and 758 cm-1 for C-H, as well as the XRD results themselves showing the phases of nGO 2θ = 10.92o and 23.44o has a particle size of 32.6 nm. The synthesis of CuO itself obtained from the Cu(NO3)2.3H2O precursor by the sol-gel method was successfully carried out which indicated that there were FTIR peaks at peaks of 586.36 cm-1, 532.35 cm-1 and 482.20 cm-1 with XRD results of the CuO phase at 2θ = 35.46ᵒ. S/CuO/nGO impregnation was also successfully carried out as evidenced by the presence of a sulphur phase in the results of the XRD difactogram, namely 2θ = 61.46o has a particle size of 26.4 nm. Antibacterial activity tests that have been carried out show that the sample inhibits E.coli bacteria more than B. subtillis with a resulting inhibition zone of 10 mm with an optimum irradiation time of 15 minutes indicating that the sample is capable of being antibacterial. Keyword: nGO, CuO, S/CuO/nGO, and Antibacterial

Jenis Karya Akhir:	Skripsi
Subyek:	500 ilmu pengetahuan alam dan matematika 500 ilmu pengetahuan alam dan matematika > 540 Kimia dan ilmu yang berhubungan
Program Studi:	FAKULTAS MIPA > Prodi Kimia
Pengguna Deposit:	2301965994 . Digilib
Date Deposited:	16 Aug 2023 08:39
Terakhir diubah:	16 Aug 2023 08:39
URI:	http://digilib.unila.ac.id/id/eprint/74930

Actions (login required)

Lihat Karya Akhir
