Indah, Pratiwi (2024) PENGARUH KONSENTRASI LARUTAN SILVER NANOWIRES TERDEPOSISI MENGGUNAKAN METODE MAYER ROD TERHADAP SIFAT OPTIK DAN LISTRIK UNTUK APLIKASI ELEKTRODA KONDUKTIF, FLEKSIBEL DAN TRANSPARAN. Masters thesis, UNIVERSITAS LAMPUNG.
|
File PDF

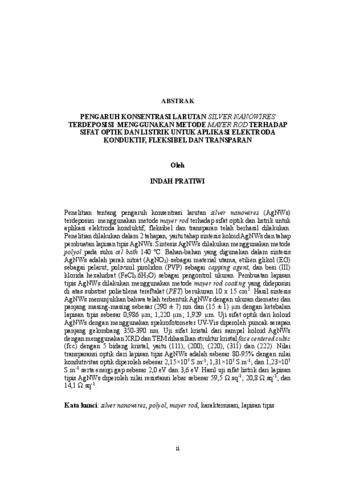

ABSTRAK - INDAH PRATIWI.pdf Download (4Mb) | Preview |
|
![]() |
File PDF
TESIS FULL - INDAH PRATIWI.pdf Restricted to Hanya staf Download (4Mb) | Minta salinan |
|
|
File PDF
TESIS TANPA BAB PEMBAHASAN - INDAH PRATIWI.pdf Download (4Mb) | Preview |
Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)
Penelitian tentang pengaruh konsentrasi larutan silver nanowires (AgNWs) terdeposisi menggunakan metode mayer rod terhadap sifat optik dan listrik untuk aplikasi elektroda konduktif, fleksibel dan transparan telah berhasil dilakukan. Penelitian dilakukan dalam 2 tahapan, yaitu tahap sintesis koloid AgNWs dan tahap pembuatan lapisan tipis AgNWs. Sintesis AgNWs dilakukan menggunakan metode polyol pada suhu oil bath 140 oC. Bahan-bahan yang digunakan dalam sintesis AgNWs adalah perak nitrat (AgNO3) sebagai material utama, etilien glikol (EG) sebagai pelarut, polivinil pirolidon (PVP) sebagai capping agent, dan besi (III) klorida hexahidrat (FeCl3.6H2O) sebagai pengontrol ukuran. Pembuatan lapisan tipis AgNWs dilakukan menggunakan metode mayer rod coating yang dideposisi di atas substrat polietilena tereftalat (PET) berukuran 10 x 15 cm2 . Hasil sintesis AgNWs menunjukkan bahwa telah terbentuk AgNWs dengan ukuran diemater dan panjang masing-masing sebesar (290 ± 7) nm dan (15 ± 1) μm dengan ketebalan lapisan tipis sebesar 0,986 μm; 1,220 μm; 1,929 μm. Uji sifat optik dari koloid AgNWs dengan menggunakan spekrofotometer UV-Vis diperoleh puncak serapan panjang gelombang 350-390 nm. Uji sifat kristal dari sampel koloid AgNWs dengan menggunakan XRD dan TEM dihasilkan struktur kristal face centered cubic (fcc) dengan 5 bidang kristal, yaitu (111), (200), (220), (311) dan (222). Nilai transparansi optik dari lapisan tipis AgNWs adalah sebesar 80-95% dengan nilai kondutivitas optik diperoleh sebesar 2,15×107 S.m-1 ; 1,31×107 S.m-1 ; dan 1,23×107 S.m-1 serta energi gap sebesar 2,0 eV dan 3,6 eV. Hasil uji sifat listrik dari lapisan tipis AgNWs diperoleh nilai resistansi lebar sebesar 59,5 Ω.sq-1 ; 20,8 Ω.sq-1 ; dan 14,1 Ω.sq-1 . Kata kunci: silver nanowires, polyol, mayer rod, karaktersisasi, lapisan tipis
Jenis Karya Akhir: | Tesis (Masters) |
---|---|
Subyek: | 500 ilmu pengetahuan alam dan matematika > 530 Fisika |
Program Studi: | FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM (FMIPA) > Prodi S2 Magister Ilmu Fisika |
Pengguna Deposit: | UPT . Siswanti |
Date Deposited: | 09 May 2025 09:16 |
Terakhir diubah: | 09 May 2025 09:16 |
URI: | http://digilib.unila.ac.id/id/eprint/86992 |
Actions (login required)
![]() |
Lihat Karya Akhir |
