PENGARUH PENAMBAHAN Ag TERHADAP STRUKTUR KRISTAL DAN SIFAT OPTIK Fe3O4, SERTA VARIASI MASSA NANOKOMPOSIT Fe3O4/Ag TERHADAP KARAKTERISTIK KURVA SURFACE PLASMON RESONANCE MENGGUNAKAN METODE SINTESIS HIJAU

FLORA, ROSDIANA LUMBANSIANTAR (2025) PENGARUH PENAMBAHAN Ag TERHADAP STRUKTUR KRISTAL DAN SIFAT OPTIK Fe3O4, SERTA VARIASI MASSA NANOKOMPOSIT Fe3O4/Ag TERHADAP KARAKTERISTIK KURVA SURFACE PLASMON RESONANCE MENGGUNAKAN METODE SINTESIS HIJAU. FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM, UNIVERSITAS LAMPUNG.

Preview	File PDF 1. ABSTRAK - ABSTRACT.pdf Download (224Kb) | Preview
	File PDF 2. SKRIPSI FULL.pdf Restricted to Hanya staf Download (2743Kb) | Minta salinan
Preview	File PDF 3. SKRPSI TANPA BAB PEMBAHASAN.pdf Download (2433Kb) | Preview

Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)

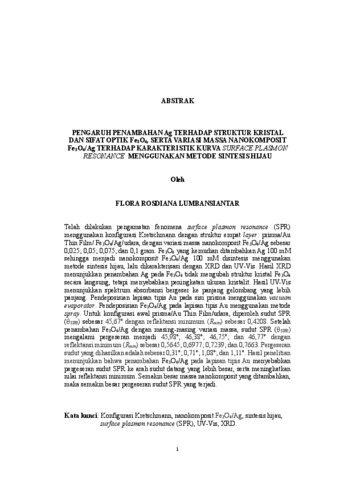

Telah dilakukan pengamatan fenomena surface plasmon resonance (SPR) menggunakan konfigurasi Kretschmann dengan struktur empat layer: prisma/Au Thin Film/ Fe3O4/Ag/udara, dengan variasi massa nanokomposit Fe3O4/Ag sebesar 0,025; 0,05; 0,075; dan 0,1 gram. Fe3O4 yang kemudian ditambahkan Ag 100 mM sehingga menjadi nanokomposit Fe3O4/Ag 100 mM disintesis menggunakan metode sintesis hijau, lalu dikarakterisasi dengan XRD dan UV-Vis. Hasil XRD menunjukkan penambahan Ag pada Fe3O4 tidak mengubah struktur kristal Fe3O4 secara langsung, tetapi menyebabkan peningkatan ukuran kristalit. Hasil UV-Vis menunjukkan spektrum absorbansi bergeser ke panjang gelombang yang lebih panjang. Pendeposisian lapisan tipis Au pada sisi prisma menggunakan vacuum evaporator. Pendeposisian Fe3O4/Ag pada lapisan tipis Au menggunakan metode spray. Untuk konfigurasi awal prisma/Au Thin Film/udara, diperoleh sudut SPR (θSPR) sebesar 45,67º dengan reflektansi minimum (Rmin) sebesar 0,4208. Setelah penambahan Fe3O4/Ag dengan masing-masing variasi massa, sudut SPR (θSPR) mengalami pergeseran menjadi 45,98º; 46,38º; 46,75º; dan 46,77º dengan reflektansi minimum (Rmin) sebesar 0,5645; 0,6977; 0,7239; dan 0,7663. Pergeseran sudut yang dihasilkan adalah sebesar 0,31º; 0,71º; 1,08º; dan 1,11º. Hasil penelitian menunjukkan bahwa penambahan Fe3O4/Ag pada lapisan tipis Au menyebabkan pergeseran sudut SPR ke arah sudut datang yang lebih besar, serta meningkatkan nilai reflektansi minimum. Semakin besar massa nanokomposit yang ditambahkan, maka semakin besar pergeseran sudut SPR yang terjadi. Kata kunci: Konfigurasi Kretschmann, nanokomposit Fe3O4/Ag, sintesis hijau, surface plasmon resonance (SPR), UV-Vis, XRD.

Jenis Karya Akhir:	Skripsi
Subyek:	500 ilmu pengetahuan alam dan matematika
Program Studi:	FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM (FMIPA) > Prodi S1 Fisika
Pengguna Deposit:	2301712946 . Digilib
Date Deposited:	13 Jun 2025 02:08
Terakhir diubah:	13 Jun 2025 02:08
URI:	http://digilib.unila.ac.id/id/eprint/88502

Actions (login required)

Lihat Karya Akhir
