PENGARUH pH TERHADAP KARAKTERISASI SILIKA AMORF DARI LIMBAH GEOTERMAL MENGGUNAKAN METODE SOL-GEL DENGAN PEMANASAN MICROWAVE

NELLA , ASTARI NINGRUM (2025) PENGARUH pH TERHADAP KARAKTERISASI SILIKA AMORF DARI LIMBAH GEOTERMAL MENGGUNAKAN METODE SOL-GEL DENGAN PEMANASAN MICROWAVE. MATEMATIKA DAN ILMU PENGETAHUAN ALAM, UNIVERSITAS LAMPUNG.

Preview	File PDF ABSTRAK.pdf Download (112Kb) | Preview
	File PDF FILE TUGAS AKHIR SKRIPSI FULL.pdf Restricted to Hanya staf Download (2704Kb) | Minta salinan
Preview	File PDF FILE TUGAS AKHIR SKRIPSI FULL TANPA BAB PEMBAHASAN.pdf Download (1856Kb) | Preview

Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)

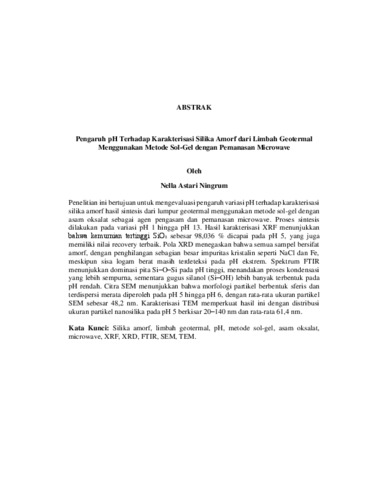

Penelitian ini bertujuan untuk mengevaluasi pengaruh variasi pH terhadap karakterisasi silika amorf hasil sintesis dari lumpur geotermal menggunakan metode sol-gel dengan asam oksalat sebagai agen pengasam dan pemanasan microwave. Proses sintesis dilakukan pada variasi pH 1 hingga pH 13. Hasil karakterisasi XRF menunjukkan bahwa kemurnian tertinggi SiO₂ sebesar 98,036 % dicapai pada pH 5, yang juga memiliki nilai recovery terbaik. Pola XRD menegaskan bahwa semua sampel bersifat amorf, dengan penghilangan sebagian besar impuritas kristalin seperti NaCl dan Fe, meskipun sisa logam berat masih terdeteksi pada pH ekstrem. Spektrum FTIR menunjukkan dominasi pita Si–O–Si pada pH tinggi, menandakan proses kondensasi yang lebih sempurna, sementara gugus silanol (Si–OH) lebih banyak terbentuk pada pH rendah. Citra SEM menunjukkan bahwa morfologi partikel berbentuk sferis dan terdispersi merata diperoleh pada pH 5 hingga pH 6, dengan rata-rata ukuran partikel SEM sebesar 48,2 nm. Karakterisasi TEM memperkuat hasil ini dengan distribusi ukuran partikel nanosilika pada pH 5 berkisar 20–140 nm dan rata-rata 61,4 nm. Kata Kunci: Silika amorf, limbah geotermal, pH, metode sol-gel, asam oksalat, microwave, XRF, XRD, FTIR, SEM, TEM.

Jenis Karya Akhir:	Skripsi
Subyek:	500 ilmu pengetahuan alam dan matematika > 530 Fisika
Program Studi:	FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM (FMIPA) > Prodi S1 Fisika
Pengguna Deposit:	2507656972 Digilib
Date Deposited:	16 Oct 2025 02:20
Terakhir diubah:	16 Oct 2025 02:20
URI:	http://digilib.unila.ac.id/id/eprint/91228

Actions (login required)

Lihat Karya Akhir
