SINTESIS DAN KARAKTERISASI NANOPARTIKEL ALUMINIUM SILIKAT Al2SiO5 (MULLITE) BERBASIS SILIKA EQUISETUM ARVENSE

SRI, PUTRI JELITA SIAGIAN (2025) SINTESIS DAN KARAKTERISASI NANOPARTIKEL ALUMINIUM SILIKAT Al2SiO5 (MULLITE) BERBASIS SILIKA EQUISETUM ARVENSE. FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM, UNIVERSITAS LAMPUNG.

Preview	Text 1. ABSTRAK - ABSTRACT.pdf Download (206kB) | Preview
	Text 2. SKRIPSI FULL.pdf Restricted to Repository staff only Download (3MB) | Request a copy
Preview	Text 3. SKRIPSI TANPA BAB PEMBAHASAN.pdf Download (1MB) | Preview

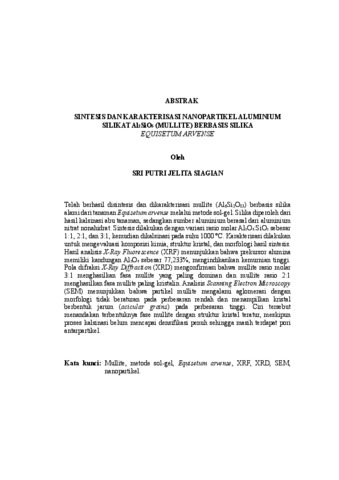

Abstract

Telah berhasil disintesis dan dikarakterisasi mullite (Al6Si2O13) berbasis silika alami dari tanaman Equisetum arvense melalui metode sol-gel. Silika diperoleh dari hasil kalsinasi abu tanaman, sedangkan sumber aluminium berasal dari aluminium nitrat nonahidrat. Sintesis dilakukan dengan variasi rasio molar Al₂O₃:SiO₂ sebesar 1:1, 2:1, dan 3:1, kemudian dikalsinasi pada suhu 1000 °C. Karakterisasi dilakukan untuk mengevaluasi komposisi kimia, struktur kristal, dan morfologi hasil sintesis. Hasil analisis X-Ray Fluorescence (XRF) menunjukkan bahwa prekursor alumina memiliki kandungan Al₂O₃ sebesar 77,233%, mengindikasikan kemurnian tinggi. Pola difraksi X-Ray Diffraction (XRD) mengonfirmasi bahwa mullite rasio molar 3:1 menghasilkan fasa mullite yang paling dominan dan mullite rasio 2:1 menghasilkan fasa mullite paling kristalin. Analisis Scanning Electron Microscopy (SEM) menunjukkan bahwa partikel mullite mengalami aglomerasi dengan morfologi tidak beraturan pada perbesaran rendah dan menampilkan kristal berbentuk jarum (acicular grains) pada perbesaran tinggi. Ciri tersebut menandakan terbentuknya fase mullite dengan struktur kristal teratur, meskipun proses kalsinasi belum mencapai densifikasi penuh sehingga masih terdapat pori antarpartikel. Kata kunci: Mullite, metode sol-gel, Equisetum arvense, XRF, XRD, SEM, nanopartikel.

Item Type:	Other
Subjects:	?? 500 ?? ?? 530 ??
Divisions:	Fakultas MIPA > Prodi Fisika
Depositing User:	2507884056 Digilib
Date Deposited:	18 Dec 2025 08:01
Last Modified:	18 Dec 2025 08:01
URI:	http://digilib.unila.ac.id/id/eprint/94451

Actions (login required)

View Item
