PENGARUH PERENDAMAN AIR DALAM PEMBUATAN MORTAR LIMBAH POLIETILENA TEREFTALAT (PET) LEBUR TERHADAP SIFAT MEKANIS MORTAR

Muhammad , Dzaki Nurrahman (2025) PENGARUH PERENDAMAN AIR DALAM PEMBUATAN MORTAR LIMBAH POLIETILENA TEREFTALAT (PET) LEBUR TERHADAP SIFAT MEKANIS MORTAR. FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM, UNIVERSITAS LAMPUNG.

Preview	File PDF MUHAMMAD DZAKI NURRAHMAN_ABSTRAK - Dzaki Nurrahman.pdf Download (130Kb) | Preview
	File PDF MUHAMMAD DZAKI NURRAHMAN_SKRIPSI EX LAMPIRAN - Dzaki Nurrahman.pdf Restricted to Hanya staf Download (6Mb) | Minta salinan
Preview	File PDF MUHAMMAD DZAKI NURRAHMAN_SKRIPSI EX LAMPIRAN_removed - Dzaki Nurrahman.pdf Download (4Mb) | Preview

Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)

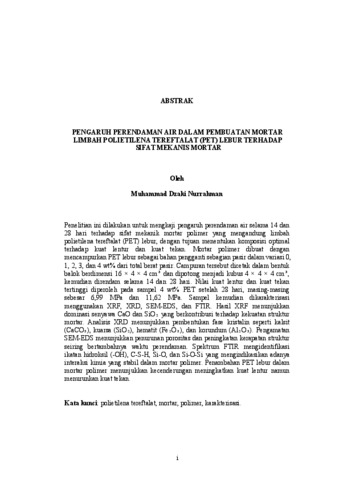

Penelitian ini dilakukan untuk mengkaji pengaruh perendaman air selama 14 dan 28 hari terhadap sifat mekanik mortar polimer yang mengandung limbah polietilena tereftalat (PET) lebur, dengan tujuan menentukan komposisi optimal terhadap kuat lentur dan kuat tekan. Mortar polimer dibuat dengan mencampurkan PET lebur sebagai bahan pengganti sebagian pasir dalam variasi 0, 1, 2, 3, dan 4 wt% dari total berat pasir. Campuran tersebut dicetak dalam bentuk balok berdimensi 16 × 4 × 4 cm3 dan dipotong menjadi kubus 4 × 4 × 4 cm3, kemudian direndam selama 14 dan 28 hari. Nilai kuat lentur dan kuat tekan tertinggi diperoleh pada sampel 4 wt% PET setelah 28 hari, masing-masing sebesar 6,99 MPa dan 11,62 MPa. Sampel kemudian dikarakterisasi menggunakan XRF, XRD, SEM-EDS, dan FTIR. Hasil XRF menunjukkan dominasi senyawa CaO dan SiO2 yang berkontribusi terhadap kekuatan struktur mortar. Analisis XRD menunjukkan pembentukan fase kristalin seperti kalsit (CaCO3), kuarsa (SiO2), hematit (Fe2O3), dan korundum (Al2O3). Pengamatan SEM-EDS menunjukkan penurunan porositas dan peningkatan kerapatan struktur seiring bertambahnya waktu perendaman. Spektrum FTIR mengidentifikasi ikatan hidroksil (-OH), C-S-H, Si-O, dan Si-O-Si yang mengindikasikan adanya interaksi kimia yang stabil dalam mortar polimer. Penambahan PET lebur dalam mortar polimer menunjukkan kecenderungan meningkatkan kuat lentur namun menurunkan kuat tekan. Kata kunci: polietilena tereftalat, mortar, polimer, karakterisasi. A study was conducted to investigate the effect of 14-day and 28-day water immersion on the mechanical properties of polymer mortar incorporating molten polyethylene terephthalate (PET) waste, with the aim of determining the optimal composition in terms of flexural and compressive strength. The polymer mortar was prepared by mixing molten PET as a partial sand replacement filler in varying amounts (0, 1, 2, 3, and 4 wt%) based on the total sand weight. The mixtures were cast into beams with dimensions of 16 × 4 × 4 cm3 and then cut into cubes of 4 × 4 × 4 cm3, followed by immersion for 14 and 28 days. The highest flexural strength (6.99 MPa) and compressive strength (11.62 MPa) were obtained at 28 days for the 4 wt% PET sample. The samples were further characterized using XRF, XRD, SEM-EDS, and FTIR. XRF results indicated the dominance of CaO and SiO2 compounds, contributing to the structural strength of the mortar. XRD analysis revealed the formation of crystalline phases such as calcite (CaCO3), quartz (SiO2), hematite (Fe2O3), and corundum (Al2O3). SEM-EDS observations showed reduced porosity and increased structural density with longer immersion durations. FTIR spectra identified hydroxyl (-OH), C-S-H, Si-O, and Si-O-Si bonds, indicating stable chemical interactions within the polymer mortar. The incorporation of molten PET in the polymer mortar tends to increase flexural strength while decreasing compressive strength. Keywords: polyethylene terephthalate, mortar, polymer, characterization.

Jenis Karya Akhir:	Skripsi
Subyek:	500 ilmu pengetahuan alam dan matematika 500 ilmu pengetahuan alam dan matematika > 530 Fisika
Program Studi:	FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM (FMIPA) > Prodi S1 Fisika
Pengguna Deposit:	A.Md Cahya Anima Putra .
Date Deposited:	29 Jan 2026 08:03
Terakhir diubah:	29 Jan 2026 08:03
URI:	http://digilib.unila.ac.id/id/eprint/95271

Actions (login required)

Lihat Karya Akhir
