PENGARUH PREHEATING PADA PENGELASAN DISSIMILAR ANTARA BAJA AISI 1020 DAN BAJA AISI 1045 MENGGUNAKAN LAS SMAW

Muhammad, Hafizh (2026) PENGARUH PREHEATING PADA PENGELASAN DISSIMILAR ANTARA BAJA AISI 1020 DAN BAJA AISI 1045 MENGGUNAKAN LAS SMAW. FAKULTAS TEKNIK, UNIVERSITAS LAMPUNG.

Preview	File PDF ABSTRAK.pdf Download (212Kb) | Preview
	File PDF SKRIPSI FULL.pdf Restricted to Hanya staf Download (3823Kb) | Minta salinan
Preview	File PDF SKRIPSI FULL TANPA BAB PEMBAHASAN.pdf Download (3789Kb) | Preview

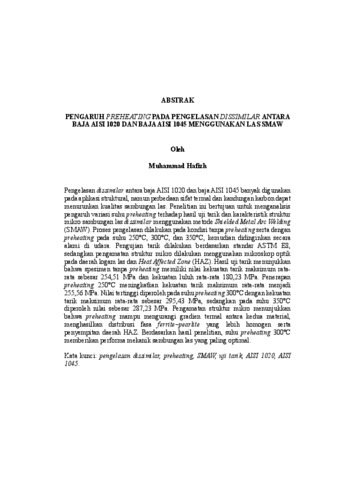

Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)

Pengelasan dissimilar antara baja AISI 1020 dan baja AISI 1045 banyak digunakan pada aplikasi struktural, namun perbedaan sifat termal dan kandungan karbon dapat menurunkan kualitas sambungan las. Penelitian ini bertujuan untuk menganalisis pengaruh variasi suhu preheating terhadap hasil uji tarik dan karakteristik struktur mikro sambungan las dissimilar menggunakan metode Shielded Metal Arc Welding (SMAW). Proses pengelasan dilakukan pada kondisi tanpa preheating serta dengan preheating pada suhu 250°C, 300°C, dan 350°C, kemudian didinginkan secara alami di udara. Pengujian tarik dilakukan berdasarkan standar ASTM E8, sedangkan pengamatan struktur mikro dilakukan menggunakan mikroskop optik pada daerah logam las dan Heat Affected Zone (HAZ). Hasil uji tarik menunjukkan bahwa spesimen tanpa preheating memiliki nilai kekuatan tarik maksimum rata-rata sebesar 254,51 MPa dan kekuatan luluh rata-rata 180,23 MPa. Penerapan preheating 250°C meningkatkan kekuatan tarik maksimum rata-rata menjadi 255,56 MPa. Nilai tertinggi diperoleh pada suhu preheating 300°C dengan kekuatan tarik maksimum rata-rata sebesar 295,43 MPa, sedangkan pada suhu 350°C diperoleh nilai sebesar 287,23 MPa. Pengamatan struktur mikro menunjukkan bahwa preheating mampu mengurangi gradien termal antara kedua material, menghasilkan distribusi fasa ferrite–pearlite yang lebih homogen serta penyempitan daerah HAZ. Berdasarkan hasil penelitian, suhu preheating 300°C memberikan performa mekanik sambungan las yang paling optimal.

Jenis Karya Akhir:	Skripsi
Subyek:	600 Teknologi (ilmu terapan)
Program Studi:	FAKULTAS TEKNIK (FT) > Prodi S1-Teknik Mesin
Pengguna Deposit:	2507490355 Digilib
Date Deposited:	05 Feb 2026 03:40
Terakhir diubah:	05 Feb 2026 03:40
URI:	http://digilib.unila.ac.id/id/eprint/95703

Actions (login required)

Lihat Karya Akhir
