STABILITAS DAN KUAT TEKAN PERKERASAN WEARING COURSE (WC) MENGGUNAKAN BAHAN PENGIKAT LIMBAH PLASTIK LDPE (LOW-DENSITY POLYETHYLENE)

Denny, Kurniawan (2026) STABILITAS DAN KUAT TEKAN PERKERASAN WEARING COURSE (WC) MENGGUNAKAN BAHAN PENGIKAT LIMBAH PLASTIK LDPE (LOW-DENSITY POLYETHYLENE). FAKULTAS TEKNIK, UNIVERSITAS LAMPUNG .

Preview	File PDF ABSTRAK.pdf Download (176Kb) | Preview
	File PDF SKRIPSI_2255011002_DENNY KURNIAWAN_FULL TANPA LAMPIRAN.pdf Restricted to Hanya staf Download (4Mb) | Minta salinan
Preview	File PDF SKRIPSI_2255011002_DENNY KURNIAWAN_FULL TANPA PEMBAHASAN.pdf Download (4Mb) | Preview

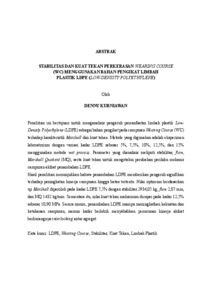

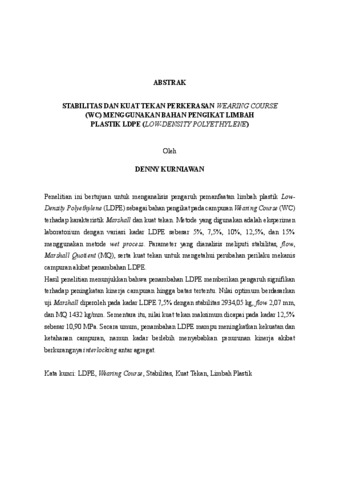

Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)

Penelitian ini bertujuan untuk menganalisis pengaruh pemanfaatan limbah plastik Low-Density Polyethylene (LDPE) sebagai bahan pengikat pada campuran Wearing Course (WC) terhadap karakteristik Marshall dan kuat tekan. Metode yang digunakan adalah eksperimen laboratorium dengan variasi kadar LDPE sebesar 5%, 7,5%, 10%, 12,5%, dan 15% menggunakan metode wet process. Parameter yang dianalisis meliputi stabilitas, flow, Marshall Quotient (MQ), serta kuat tekan untuk mengetahui perubahan perilaku mekanis campuran akibat penambahan LDPE. Hasil penelitian menunjukkan bahwa penambahan LDPE memberikan pengaruh signifikan terhadap peningkatan kinerja campuran hingga batas tertentu. Nilai optimum berdasarkan uji Marshall diperoleh pada kadar LDPE 7,5% dengan stabilitas 2934,05 kg, flow 2,07 mm, dan MQ 1432 kg/mm. Sementara itu, nilai kuat tekan maksimum dicapai pada kadar 12,5% sebesar 10,90 MPa. Secara umum, penambahan LDPE mampu meningkatkan kekuatan dan ketahanan campuran, namun kadar berlebih menyebabkan penurunan kinerja akibat berkurangnya interlocking antar agregat. Kata kunci: LDPE, Wearing Course, Stabilitas, Kuat Tekan, Limbah Plastik

Jenis Karya Akhir:	Skripsi
Subyek:	600 Teknologi (ilmu terapan) > 620 Ilmu teknik dan ilmu yang berkaitan
Program Studi:	FAKULTAS TEKNIK (FT) > Prodi S1-Teknik Sipil
Pengguna Deposit:	2602130333 Digilib
Date Deposited:	30 Apr 2026 07:00
Terakhir diubah:	30 Apr 2026 07:00
URI:	http://digilib.unila.ac.id/id/eprint/98871

Actions (login required)

Lihat Karya Akhir
