SIFAT LENTUR PANEL BETON RINGAN DENGAN PERKUATAN TULANGAN WIRE MESH M7

MONICA , SILVIA (2026) SIFAT LENTUR PANEL BETON RINGAN DENGAN PERKUATAN TULANGAN WIRE MESH M7. FAKULTAS TEKNIK, UNIVERSITAS LAMPUNG.

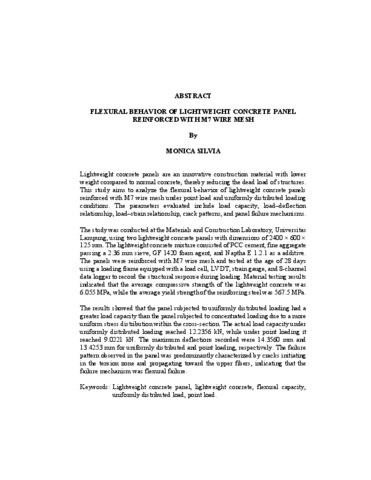

Preview	File PDF 1. ABSTRAK.pdf Download (327Kb) | Preview
	File PDF 2. FILE SKRIPSI FULL.pdf Restricted to Hanya staf Download (5Mb) | Minta salinan
Preview	File PDF 3. FILE SKRIPSI FULL TANPA BAB PEMBAHASAN.pdf Download (4Mb) | Preview

Abstrak (Berisi Bastraknya saja, Judul dan Nama Tidak Boleh di Masukan)

Panel beton ringan merupakan inovasi material konstruksi yang memiliki berat lebih rendah dibandingkan beton normal sehingga dapat mengurangi beban mati struktur. Penelitian ini bertujuan untuk menganalisis perilaku lentur panel beton ringan bertulangan wire mesh M7 terhadap pembebanan terpusat dan beban merata. Parameter yang dianalisis meliputi kapasitas beban, hubungan beban–lendutan, hubungan beban–regangan, pola retak, serta mekanisme keruntuhan panel. Penelitian dilakukan di Laboratorium Bahan dan Konstruksi Universitas Lampung menggunakan dua panel beton ringan berdimensi 2400 × 600 × 125 mm. Campuran beton ringan menggunakan semen PCC, agregat halus lolos saringan 2,36 mm, foam agent GF 1420, serta bahan aditif Naptha E 1.2.1. Panel menggunakan menggunakan wire mesh M7 dan diuji pada umur 28 hari menggunakan loading frame dengan bantuan load cell, LVDT, strain gauge, dan data logger 8-Channel untuk merekam respons struktur selama pembebanan. Karakteristik material hasil pengujian menunjukkan kuat tekan rata-rata beton ringan sebesar 6,055 MPa dan kuat leleh rata-rata baja tulangan sebesar 567,5 Mpa. Hasil penelitian menunjukkan bahwa panel dengan pembebanan merata memiliki kapasitas beban lebih besar dibandingkan panel dengan pembebanan terpusat karena distribusi tegangan yang terjadi pada penampang lebih merata. Kapasitas aktual panel pada pembebanan merata mencapai 12,2356 kN, sedangkan pada pembebanan terpusat sebesar 9,0221 kN dengan lendutan maksimum yang terjadi masing-masing sebesar 14,3560 mm dan 13,4253 mm untuk beban merata dan beban terpusat. Pola keruntuhan yang terjadi pada panel didominasi oleh retak pada zona tarik yang menjalar ke arah serat atas, menunjukkan bahwa mekanisme keruntuhan yang terjadi merupakan keruntuhan lentur. Kata kunci: Panel beton ringan, beton ringan, kapasitas lentur, beban merata, beban terpusat. 

Jenis Karya Akhir:	Skripsi
Subyek:	600 Teknologi (ilmu terapan) 600 Teknologi (ilmu terapan) > 690 Pembangunan gedung
Program Studi:	FAKULTAS TEKNIK (FT) > Prodi S1-Teknik Sipil
Pengguna Deposit:	2605175184 Digilib
Date Deposited:	18 Jun 2026 02:28
Terakhir diubah:	18 Jun 2026 02:28
URI:	http://digilib.unila.ac.id/id/eprint/100740

Actions (login required)

Lihat Karya Akhir
