STUDI PENGARUH SUHU PEMANASAN PADA PROSES PIROLISIS ASAP CAIR DARI TEMPURUNG KELAPA SEBAGAI INHIBITOR KERAK KALSIUM FOSFAT (Ca3(PO4)2) MENGGUNAKAN METODE UNSEEDED EXPERIMENT

TEGAR , PUTRA ARRASYID (2026) STUDI PENGARUH SUHU PEMANASAN PADA PROSES PIROLISIS ASAP CAIR DARI TEMPURUNG KELAPA SEBAGAI INHIBITOR KERAK KALSIUM FOSFAT (Ca3(PO4)2) MENGGUNAKAN METODE UNSEEDED EXPERIMENT. FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM, UNIVERSITAS LAMPUNG.

Preview	Text ABSTRAK.pdf Download (352kB) | Preview
	Text SKRIPS FULL.pdf Restricted to Repository staff only Download (3MB) | Request a copy
Preview	Text SKRIPS TANPA BAB PEMBAHASAN.pdf Download (3MB) | Preview

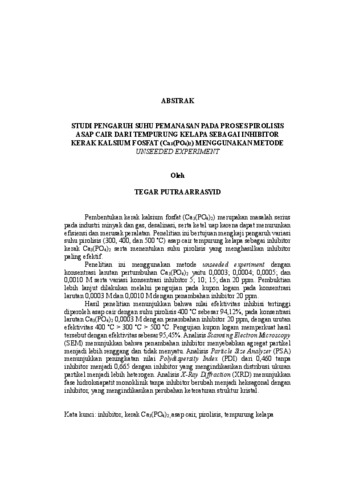

Abstract

Pembentukan kerak kalsium fosfat (Ca3(PO4)2) merupakan masalah serius pada industri minyak dan gas, desalinasi, serta ketel uap karena dapat menurunkan efisiensi dan merusak peralatan. Penelitian ini bertujuan mengkaji pengaruh variasi suhu pirolisis (300, 400, dan 500 ˚C) asap cair tempurung kelapa sebagai inhibitor kerak Ca3(PO4)2 serta menentukan suhu pirolisis yang menghasilkan inhibitor paling efektif. Penelitian ini menggunakan metode unseeded experiment dengan konsentrasi larutan pertumbuhan Ca3(PO4)2 yaitu 0,0003; 0,0004; 0,0005; dan 0,0010 M serta variasi konsentrasi inhibitor 5; 10; 15; dan 20 ppm. Pembuktian lebih lanjut dilakukan melalui pengujian pada kupon logam pada konsentrasi larutan 0,0003 M dan 0,0010 M dengan penambahan inhibitor 20 ppm. Hasil penelitian menunjukkan bahwa nilai efektivitas inhibisi tertinggi diperoleh asap cair dengan suhu pirolisis 400 ˚C sebesar 94,12%, pada konsentrasi larutan Ca3(PO4)2 0,0003 M dengan penambahan inhibitor 20 ppm, dengan urutan efektivitas 400 ˚C > 300 ˚C > 500 ˚C. Pengujian kupon logam memperkuat hasil tersebut dengan efektivitas sebesar 95,45%. Analisis Scanning Electron Microscopy (SEM) menunjukkan bahwa penambahan inhibitor menyebabkan agregat partikel menjadi lebih renggang dan tidak menyatu. Analisis Particle Size Analyzer (PSA) menunjukkan peningkatan nilai Polydispersity Index (PDI) dari 0,460 tanpa inhibitor menjadi 0,665 dengan inhibitor yang mengindikasikan distribusi ukuran partikel menjadi lebih heterogen. Analisis X-Ray Diffraction (XRD) menunjukkan fase hidroksiapatit monoklinik tanpa inhibitor berubah menjadi heksagonal dengan inhibitor, yang mengindikasikan perubahan keteraturan struktur kristal. Kata kunci: inhibitor, kerak Ca3(PO4)2, asap cair, pirolisis, tempurung kelapa

Item Type:	Other
Subjects:	?? 500 ??
Divisions:	Fakultas MIPA > Prodi Kimia
Depositing User:	2606739097 Digilib
Date Deposited:	07 Jul 2026 02:29
Last Modified:	07 Jul 2026 02:29
URI:	http://digilib.unila.ac.id/id/eprint/102121

Actions (login required)

View Item
